◆ For the communicaiton PLC to PC using SIEMENS communication processors



PROFIBUS Network






유럽의 EN 50 170 표준에 기초한 Field Device를 포함하고 있는 PROFIBUS는 고속 전송률을 보장하느 소형 셀 Network의 통신을 위한 System이다.

■ PROFIBUS-FMS(Field Bus Message Specification)
   은 소형 셀 Network에서 서로 통신하는 PLC에 알맞
   으며 FMS Interface가 장착된 필드 디바이스와 통신
   하는데 적합하다.

■ PROFIBUS-DP(Distributed I/O)는 ET200U와
   같은Expension Units의 I/O를 연결하기 위한 프로토
   콜이며 아주 짧은 응답시간을 위해 최적화되어 있다.

 ■ PROFIBUS-PA(Process Automation)는 프로세서
    자동화에 사용되는 프로토콜이다.

 ■ Standard Function Blocks를 사용한 데이터의     SEND/RECEIVE(FDL Interface)는 SIMATIC S5 /
    S7과 PC간의 신속하고 간단한 통신구현을 가능하게
    한다.




    Serial Interface



■ CP5xx 계열의 통신모듈은 스텐다스 프로토콜을
   사용하여 사용중인 장비의 실제 상황은 가장 빠른 Point
   to Point 방식으로 Visualization System이 작동되는
   PC로 전송할 수 있도록 고안된 통신모듈입니다.

■ Hardware & Software Configuration

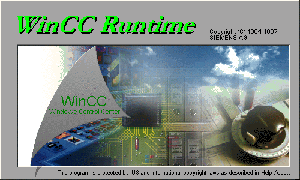

    -. Visualization System : SIEMENS WinCC

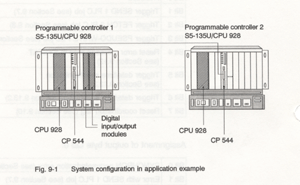

    -. Communication Processor : CP544

    -. Communication Link CP544 to PC

         → CP544 : Duel RS422 Submodule Interface

         → PC : COM1, COM2

         → Convert (IC485) : RS422 / RS232


    Industrial Ethernet Interface



국제 표준인 IEEE 802.3 Ethernet에 따라 산업용으로 개발된 개방형 Ethernet인 SIMATIC NET은 자동화 Ssytem을 연결해주며, 현장의 작업현황을 가장 빠른 전송률로 Work Station이나 Computer에 연결합니다.

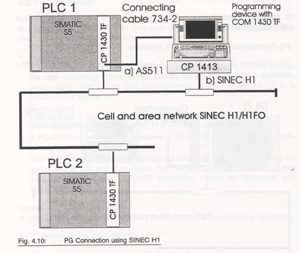

■ Cell and area network SINEC H1 / H1FO

■ Type of Communication Processor(CP) : CP1430 TF

■ Visualization : SIEMENS WinCC with COM 1430 TF

■ Connection CP, Transceiver, to PC : Special Cable
